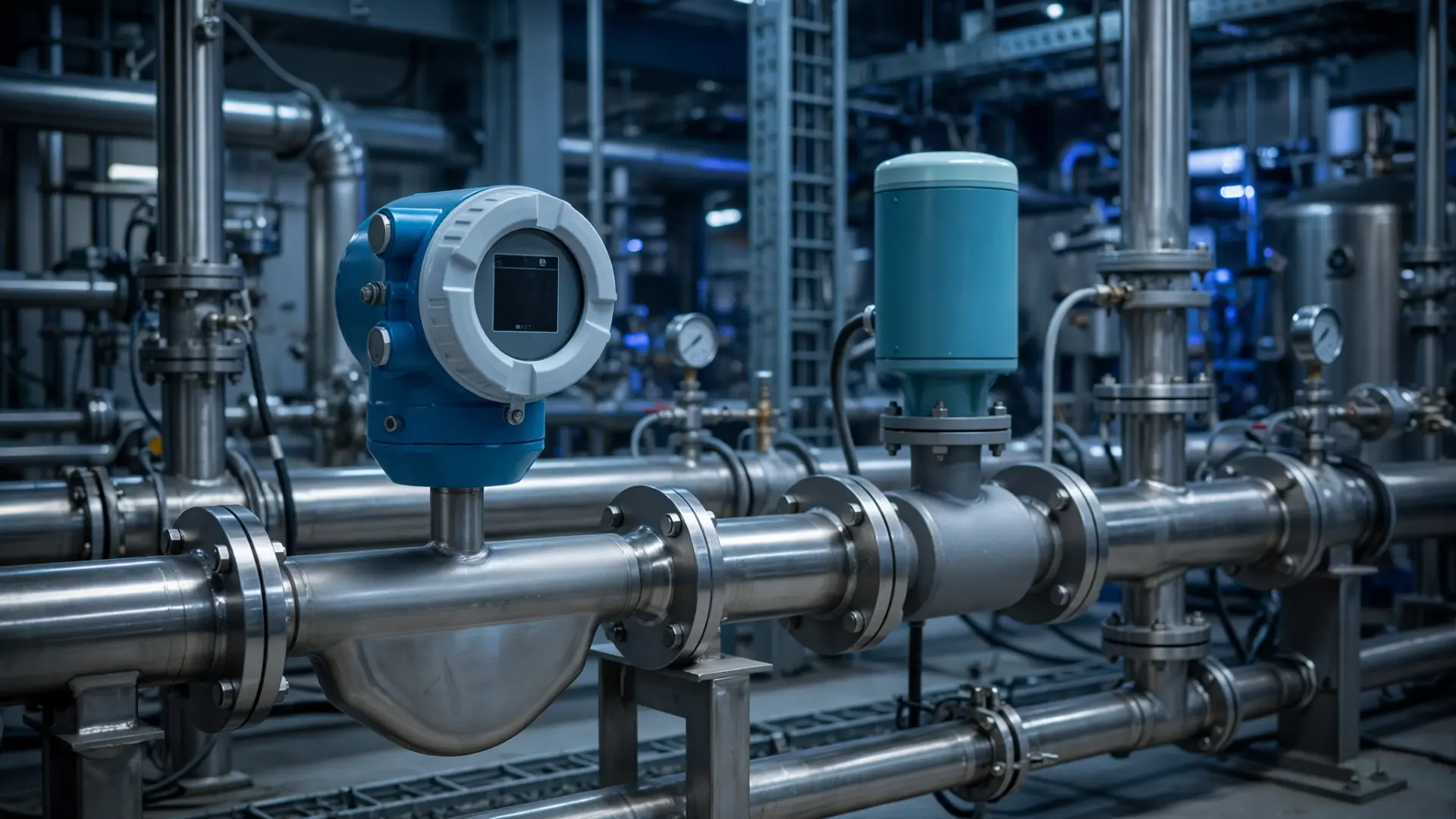

كوريوليس مقابل مقياس التدفق الكهرومغناطيسي: كيف تختار

الاختيار بين مقياس كوريوليس ومقياس التدفق الكهرومغناطيسي من أكثر القرارات شيوعًا التي يواجهها مهندسو العمليات — ومن أكثرها تأثيرًا على دقة القياس. كلتاهما تقنيتان حديثتان رقميتان قليلتا الصيانة بلا أجزاء ميكانيكية معرضة للتآكل في مسار التدفق، لكنهما يقيسان شيئين مختلفين جوهريًا: يقيس مقياس كوريوليس التدفق الكتلي مباشرة، بينما يقيس مقياس التدفق الكهرومغناطيسي التدفق الحجمي. هذا الفرق الوحيد، إلى جانب موصلية المائع لديك، يشكل تقريبًا كل شيء آخر: الدقة والتطبيقات الممكنة ومتطلبات التركيب والتكلفة.

يقارن هذا الدليل التقنيتين جنبًا إلى جنب عبر مبدأ العمل والدقة وتوافق الموائع والتركيب والتكلفة، لتتمكن من اختيار المقياس المناسب لعمليتك بثقة.

كيف تعمل كل تقنية

يمرر مقياس التدفق الكتلي كوريوليس المائع عبر أنبوب مهتز واحد أو اثنين. أثناء تدفق المائع عبر الأنبوب المتذبذب، يتعرض لقوى كوريوليس التي تلوي الأنبوب بما يتناسب مع معدل التدفق الكتلي. ترصد الحساسات انزياح الطور بين المدخل والمخرج، ويحوله المرسل مباشرة إلى تدفق كتلي. وميزة إضافية مهمة: يكشف التردد الرنيني للأنابيب أيضًا عن كثافة المائع، فيقدم مقياس كوريوليس الواحد التدفق الكتلي والكثافة و(عبر حساس حرارة مدمج) درجة الحرارة — ما يكفي لحساب التدفق الحجمي والتركيز.

يعمل مقياس التدفق الكهرومغناطيسي (الماغميتر) وفق قانون فاراداي للحث الكهرومغناطيسي. تولد الملفات مجالًا مغناطيسيًا عبر الأنبوب، وعندما يتدفق سائل موصل عبره، يُستحث جهد يتناسب مع سرعة التدفق عبر زوج من الأقطاب. يحول المرسل هذا الجهد إلى تدفق حجمي. وبما أن القياس يعتمد على توصيل المائع للكهرباء، فلا تعمل المقاييس الكهرومغناطيسية إلا مع السوائل فوق حد أدنى من الموصلية — عادةً نحو 5 ميكروسيمنز/سم.

كلا النوعين إلكتروني بالكامل بلا تآكل ميكانيكي في مسار التدفق، ويقدمان عادةً المخرجات القياسية التي تتوقعها المصانع: 4–20 مللي أمبير تناظري، ونبض/تردد، وبروتوكولات رقمية مثل HART أو Modbus RTU للاندماج في أنظمة DCS أو PLC. الفرق العملي ليس في الاتصال بل في القياس نفسه — الكتلة مقابل الحجم.

الدقة ومدى القياس ومتغيرات القياس

الدقة هي حيث تتفوق مقاييس كوريوليس عادةً. يحقق مقياس كوريوليس المركب جيدًا عادةً ±0.1% إلى ±0.2% من القراءة في التدفق الكتلي، مع قابلية تكرار ممتازة، ونسب تخفيض تصل إلى 20:1 دون فقدان الأداء. المقاييس الكهرومغناطيسية دقيقة أيضًا — عادةً ±0.5% من القراءة، وبعض التصاميم تصل إلى ±0.2% — وتوفر مدى واسعًا كذلك.

التمييز الأعمق هو ما يُقاس. تقيس مقاييس كوريوليس التدفق الكتلي مباشرة، وهو ما يهم كلما ارتبطت قيمة المائع أو محتواه الطاقي أو جرعته الكيميائية بالكتلة: نقل الملكية والدفعات والمزج والجرعات. كما تُخرج الكثافة، مما يتيح حسابات التركيز وموازنة الكتلة. وقابلية التكرار ميزة أخرى لكوريوليس — غالبًا ±0.05% من القراءة — ولهذا تحدد أنظمة الدفعات التي يجب أن تحقق نفس الوزن المستهدف في كل دورة كوريوليس في الغالب. تقيس المقاييس الكهرومغناطيسية التدفق الحجمي فقط؛ فإذا تغيرت كثافة المائع أو درجة حرارته، احتجت أجهزة منفصلة للتحويل إلى الكتلة. وفي تطبيقات مثل القياس الكتلي المدمج بكوريوليس على خطوط DN50، صُمم مقياس التدفق الكتلي كوريوليس فائق الصغر CMASS050TV ليجلب دقة بدرجة نقل الملكية إلى التركيبات الضيقة.

توافق الموائع: الموصلية تحسم الكثير

غالبًا ما تحسم خصائص المائع النقاش بنفسها:

• السوائل الموصلة (الماء ومياه الصرف والأحماض والقلويات والملاط): تعمل التقنيتان. تهيمن المقاييس الكهرومغناطيسية هنا لأنها أبسط وأرخص، وتبطانة PTFE أو المطاط تتعامل جيدًا مع الأوساط المسببة للتآكل أو الكاشطة.
• السوائل غير الموصلة (الهيدروكربونات والزيوت والمذيبات والمياه منزوعة الأيونات): لا تستطيع المقاييس الكهرومغناطيسية قياسها إطلاقًا — كوريوليس هو الخيار الطبيعي.
• الغازات: لا تستطيع المقاييس الكهرومغناطيسية قياس تدفق الغاز. تتعامل مقاييس كوريوليس مع الغاز وتدفقات الغاز والسائل المختلطة، مع أن الدقة على الغازات منخفضة الكثافة جدًا تتطلب تحجيمًا دقيقًا.
• اللزوجة العالية والتدفق ثنائي الطور: تتعامل مقاييس كوريوليس جيدًا مع الموائع اللزجة ويمكنها الإشارة إلى الغاز المحبوس؛ وتتحمل المقاييس الكهرومغناطيسية الملاط لكنها تحتاج أنبوبًا ممتلئًا تمامًا.

حيثما يلزم الفوترة على أساس الكتلة أو معلومات الكثافة — الوقود والكيماويات ومكونات الأغذية — يكون مقياس كوريوليس بدرجة نقل الملكية مثل مقياس التدفق الكتلي كوريوليس CMASS015TV هو الجهاز المحدد عادةً.

التركيب والتكلفة والصيانة

في التركيب، تحتاج المقاييس الكهرومغناطيسية إلى أنبوب ممتلئ وعادةً 5 أقطار من المسار المستقيم قبل المقياس و2–3 بعده (اتبع إرشادات الشركة المصنعة)، مع ملامسة الأقطاب للسائل. ولا تُحدث أي هبوط ضغط ولا عائق، وهو أمر مهم في الخطوط الكبيرة. لا تحتاج مقاييس كوريوليس عمومًا إلى مسارات مستقيمة، لكن التوجيه والتركيب الصلب مهمان — خاصة مع التدفق ثنائي الطور حيث يجب أن يبقى الأنبوب ممتلئًا — وهندسة الأنبوب في بعض التصاميم تسبب هبوط ضغط أعلى يجب التحقق منه مقابل ميزانية المضخة.

في التكلفة، تعد المقاييس الكهرومغناطيسية عادةً الخيار الأقل تكلفة عبر أحجام الخطوط من DN15 حتى DN2000، ولهذا تهيمن على محطات المياه والصرف. تكلف مقاييس كوريوليس أكثر، خاصة في الأقطار الكبيرة حيث يصبح بناء الأنبوب المهتز مكلفًا — فبعد نحو DN150–DN200 تقريبًا، ترتفع أسعار كوريوليس بشدة. ولا تحتوي التقنيتان على أجزاء متحركة وتحتاجان إلى صيانة روتينية قليلة؛ وتعتمد فترات المعايرة على التطبيق، مع التحقق السنوي عادةً في منشآت نقل الملكية أو وفق اللوائح المحلية. حدان تشغيليان يستحقان المراجعة مقابل ورقة البيانات: لبطانات المقاييس الكهرومغناطيسية حدود حرارية (تغطي تركيبات PTFE عادةً نحو −40 إلى +180 °م)، بينما تغطي مقاييس كوريوليس ذات الأنابيب الملحومة بالكامل مدى حراريًا أوسع لكن يجب تحجيمها بحيث يبقى هبوط الضغط عبر الأنابيب ضمن هامش المضخة. ولخدمة السوائل الموصلة بسعر جذاب، يغطي مقياس التدفق الكهرومغناطيسي من سلسلة LDG-SUP-A100 نطاقًا واسعًا من تطبيقات المياه والعمليات.

دليل القرار: أي مقياس لتطبيقك

استخدم قائمة التحقق السريعة هذه:

• اختر كوريوليس عندما تحتاج التدفق الكتلي مباشرة (الفوترة والجرعات والدفعات)، أو بيانات الكثافة أو التركيز، أو عندما يكون المائع غير موصل، أو عند قياس الغاز، أو عندما تبرر أعلى دقة السعر.
• اختر الكهرومغناطيسي عند قياس السوائل الموصلة حجميًا، خاصة على أحجام الأنابيب الكبيرة، وفي معالجة المياه والصرف، أو عندما تكون الميزانية وانعدام هبوط الضغط أولوية.
• كلاهما يصلح للسوائل العملية الموصلة حيث متطلبات الدقة معتدلة — عندها تحسم التكلفة الإجمالية للملكية، بما فيها المعايرة وقطع الغيار.

في الحالات الحدية، احسب الأرقام لمهمتك المحددة: قارن تكلفة التركيب عند حجم خطك، وقيمة بيانات الكثافة للتحكم في عمليتك، وما إذا كانت الفوترة على أساس الكتلة تنطبق في أي مكان بمصنعك. عادةً ما يشير هذا الحساب بوضوح إلى إحدى التقنيتين.

الأسئلة الشائعة

هل يمكن لمقياس التدفق الكهرومغناطيسي قياس التدفق الكتلي؟

ليس مباشرة. يقيس المقياس الكهرومغناطيسي التدفق الحجمي للسوائل الموصلة. وللحصول على التدفق الكتلي يجب إضافة قياس منفصل للكثافة (وتعويض حراري)، مما يضيف أجهزة وأسلاكًا وعدم يقين. بينما يقيس مقياس كوريوليس التدفق الكتلي في جهاز واحد.

لماذا لا يستطيع المقياس الكهرومغناطيسي قياس الزيت أو الماء منزوع الأيونات؟

تعتمد المقاييس الكهرومغناطيسية على قانون فاراداي: يجب أن يوصل المائع الكهرباء لتوليد إشارة قابلة للقياس عبر الأقطاب. فالهيدروكربونات والزيوت والمياه منزوعة الأيونات تقع تحت حد الموصلية الأدنى (عادةً ~5 ميكروسيمنز/سم)، فيقرأ المقياس صفرًا بغض النظر عن التدفق الفعلي.

هل مقياس كوريوليس دائمًا أدق من الكهرومغناطيسي؟

عمومًا نعم في التدفق الكتلي — ±0.1–0.2% من القراءة أمر معتاد لكوريوليس مقابل ±0.5% لمقياس كهرومغناطيسي نموذجي — لكن الفجوة تضيق مع التصاميم الكهرومغناطيسية الممتازة. وتظهر ميزة الدقة الحقيقية لكوريوليس عندما تتغير كثافة المائع، لأن التدفق الكتلي يبقى صحيحًا بينما تنحرف القراءة الحجمية.

هل تحتاج مقاييس كوريوليس إلى مسارات أنابيب مستقيمة؟

لا. على عكس المقاييس الكهرومغناطيسية أو التوربينية أو فوق الصوتية، لا تتأثر مقاييس كوريوليس كثيرًا بشكل التدفق قبل المقياس، فلا تحتاج إلى مسارات مستقيمة للدخول/الخروج. ما تحتاجه هو تركيب صلب خالٍ من الاهتزاز وتوجيه صحيح بحيث تبقى أنابيب القياس ممتلئة.

أي تقنية أفضل لنقل الملكية؟

مقاييس كوريوليس هي الخيار المفضل لمعظم تطبيقات نقل الملكية للسوائل لأنها تقيس الكتلة مباشرة — وهي الوحدة التي تُباع وتُشترى بها معظم السلع — وتوفر الكثافة كتحقق متقاطع. تُستخدم المقاييس الكهرومغناطيسية لنقل ملكية المياه والسوائل الموصلة الأخرى حيث تنطبق الفوترة الحجمية.
