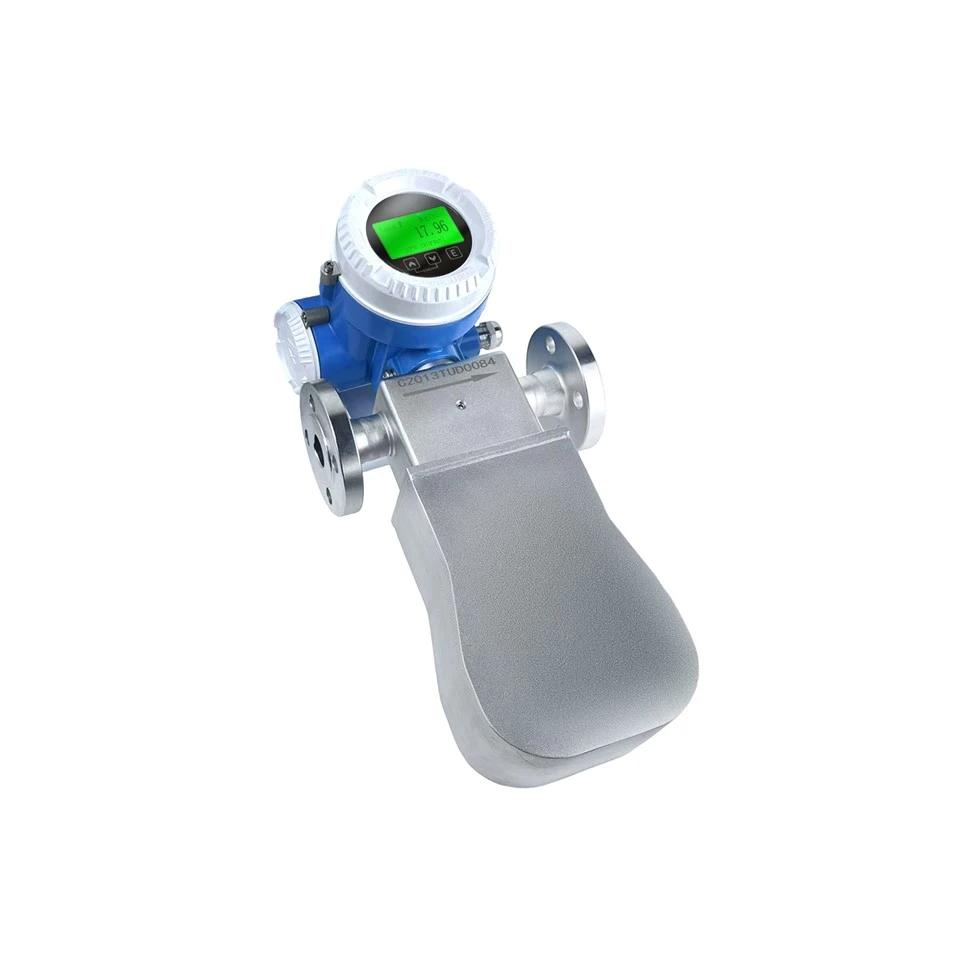

مقياس تدفق الوقود كوريوليس
المزايا الأساسية (لماذا هو مناسب بشكل خاص للوقود)
قياس التدفق الكتلي المباشر، غير متأثر بالخصائص الفيزيائية (الميزة الأساسية): تتغير كثافة الوقود بشكل كبير مع درجة الحرارة (التمدد والانكماش الحراري). تتطلب أجهزة القياس الحجمية التقليدية (مثل أجهزة قياس التوربينات، وأجهزة القياس البيضاوية) أجهزة قياس كثافة معقدة، وأجهزة استشعار درجة حرارة، وأجهزة كمبيوتر تدفق لتعويض درجة الحرارة والضغط، مما يزيد من تعقيد النظام ويُدخل أخطاء. توفر أجهزة قياس التدفق الكتلي كوريوليس قراءات دقيقة للغاية للتدفق الكتلي مباشرة، مما يلغي الأخطاء الناتجة عن تغيرات درجة الحرارة والضغط. وهذا يجعلها مناسبة بشكل خاص للتطبيقات ذات التقلبات الكبيرة في درجة الحرارة ومتطلبات التسوية العالية، مثل تزويد الطائرات بالوقود.
دقة عالية وقابلية تكرار: توفر أجهزة قياس التدفق الكتلي كوريوليس دقة تصل إلى 0.1% أو أعلى وقابلية تكرار ممتازة. وهذا أمر بالغ الأهمية لتسويات تجارة الوقود عالية القيمة، مما يقلل من الخسائر المالية بسبب أخطاء القياس ويضمن التجارة العادلة.
قياس متعدد المعلمات، عداد واحد لاستخدامات متعددة: بالإضافة إلى قياس التدفق الكتلي، يمكن لجهاز قياس كوريوليس إخراج إشارات الكثافة ودرجة الحرارة والتدفق الحجمي في وقت واحد. التطبيقات: يمكن لقياس الكثافة في الوقت الفعلي مراقبة جودة الوقود (على سبيل المثال، التمييز بين البنزين والديزل)، واكتشاف تلوث الوقود، والتحويل تلقائيًا بين التدفق الحجمي والتدفق الحجمي القياسي.
غير حساس لتغيرات خصائص السائل: سواء كان بنزينًا خفيفًا أو زيت وقود لزجًا أو وقودًا حيويًا مخلوطًا، فإن دقة العداد لا تتأثر إلى حد كبير بالتغيرات في اللزوجة والكثافة. يمكن لعداد واحد التعامل مع أنواع الوقود المختلفة، مما يجعله متعدد الاستخدامات للغاية.
لا توجد أجزاء متحركة، موثوقية عالية، صيانة منخفضة: على عكس أجهزة قياس التوربينات، لا تحتوي أجهزة قياس كوريوليس على أجزاء متحركة، مما يجعلها أقل عرضة للتآكل. إنها غير حساسة للشوائب الصغيرة في السائل، ولها عمر خدمة طويل، وتقلل من تكاليف الصيانة ووقت التوقف عن العمل.
جدول الاختيار
|
Model |
Nominal diameter |
Medium temp. |
Max.W.P |
Max. flow-rate |
|||
|
inch |
mm |
kg/min |
Lb/min |
||||
|
CMASS001 |
1/12" |
DN01 |
-50℃～+150℃ |
≤ 10MPa |
0.2 |
0.44 |
|
|
CMASS002 |
1/10" |
DN02 |
-50℃～+150℃ |
≤10MPa |
1.6 |
3.53 |
|
|
CMASS003 |
1/8" |
DN03 |
-50℃～+150℃ |
≤10MPa |
3 |
6.61 |
|
|
CMASS004 |
1/6" |
DN04 |
-50℃～+150℃ |
≤10MPa |
5 |
11 |
|
|
CMASS008 |
1/4" |
DN08 |
-50℃～+150℃ |
≤10MPa |
20 |
44 |
|
|
CMASS015 |
1/2" |
DN15 |
-50℃～+150℃ |
≤10MPa |
60 |
132 |
|
|
CMASS020 |
3/4" |
DN20 |
-50℃～+150℃ |
≤10MPa |
100 |
220 |
|
|
CMASS025 |
1" |
DN25 |
-50℃～+150℃ |
≤10MPa |
200 |
440 |
|
|
CMASS040 |
1-3/4" |
DN40 |
-50℃～+150℃ |
≤10MPa |
450 |
992 |
|
|
CMASS050 |
2" |
DN50 |
-50℃～+150℃ |
≤10MPa |
650 |
1433 |
|
|
CMASS080 |
3" |
DN80 |
-50℃～+150℃ |
≤6.3MPa |
2000 |
4409 |
|
|
CMASS100 |
4" |
DN100 |
-50℃～+150℃ |
≤4MPa |
3000 |
6613 |
|
|
CMASS150 |
6" |
DN150 |
-50℃～+150℃ |
≤4MPa |
12000 |
26455 |
|
|
CMASS200 |
8" |
DN200 |
-50℃～+150℃ |
≤4MPa |
18000 |
39683 |
|
|
CMASS250 |
10" |
DN250 |
-50℃～+150℃ |
≤4MPa |
29000 |
63934 |
|
