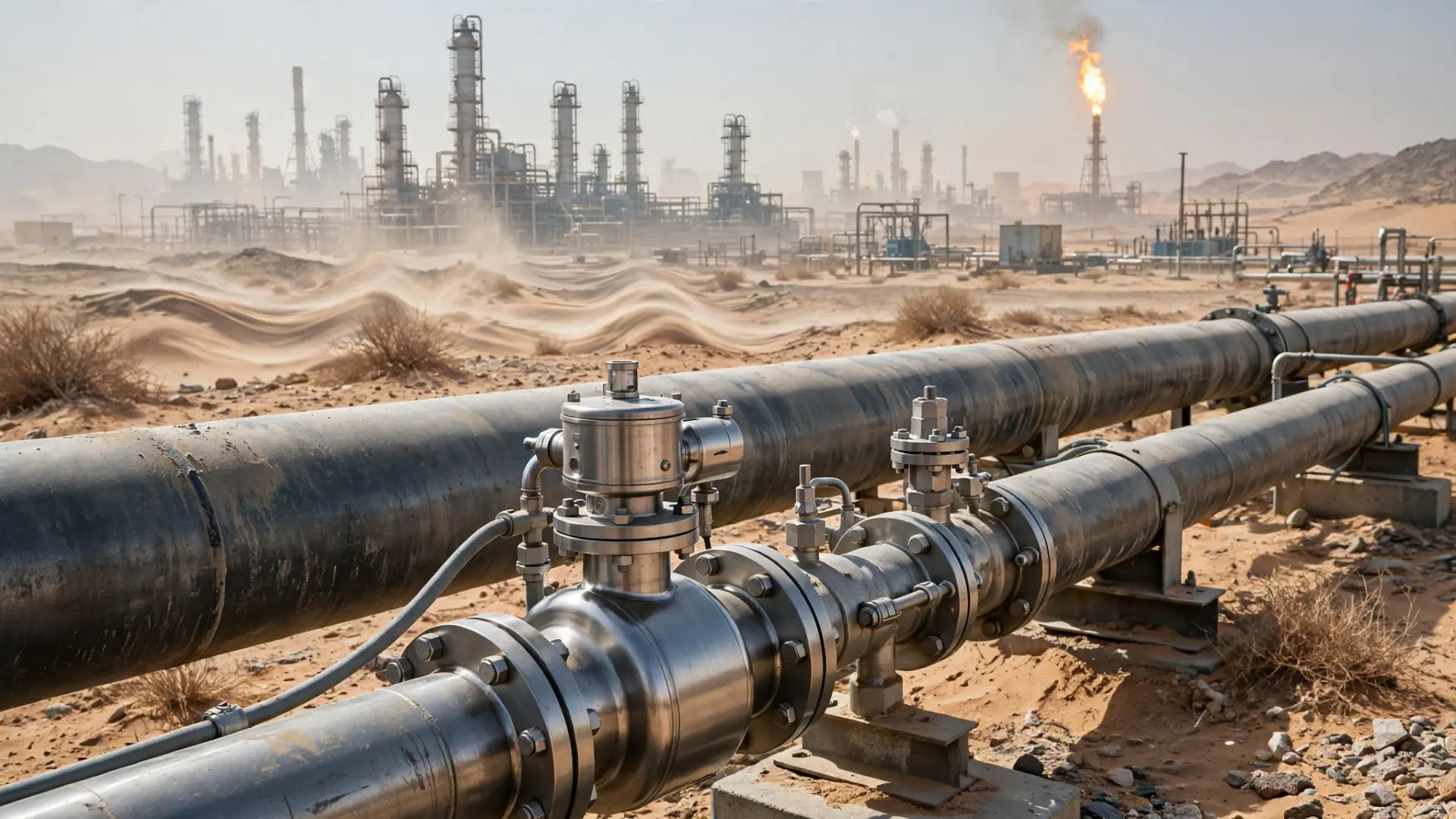

Débitmètre Coriolis au Moyen-Orient : guide de sélection pétrole et gaz

Un débitmètre Coriolis qui tenait sa précision sur un banc d'essai à Rotterdam peut afficher 2 % d'écart sur une tête de puits saoudienne en août. Même appareil, même étalonnage — mais l'ambiance est à 55 °C, le brut charrie du sable fin du désert, et le débit passe d'un filet à l'aube au plein régime à midi. Choisir un débitmètre Coriolis pour le pétrole et le gaz au Moyen-Orient relève moins de la fiche technique que de l'environnement dans lequel l'appareil devra vivre.

Ce guide s'adresse aux ingénieurs qui valident ces appareils : ce qui casse vraiment dans le service du Golfe, comment dimensionner pour les conditions réelles d'exploitation, et quelles lignes de la fiche technique méritent votre attention.

La chaleur du désert est la vraie fiche technique

La plupart des débitmètres sont spécifiés à 20 °C. Une installation au Moyen-Orient voit rarement 20 °C. Des ambiances estivales de 50 à 55 °C sont normales dans le Golfe, et un appareil boulonné sur un rack de tuyauterie en plein soleil peut voir des températures de surface bien supérieures. L'électronique déteste ça. La stabilité du zéro dérive, les afficheurs vieillissent vite, et les joints des boîtes de jonction durcissent et se fissurent.

La parade n'a rien de glamour : exigez un transmetteur homologué bien au-dessus de votre pire ambiance, pas juste à la limite. Montez un simple pare-soleil — une tôle galvanisée pliée fait plus pour la durée de vie du transmetteur que n'importe quelle fonction premium. Et prévoyez l'étalonnage du zéro au moment le plus chaud de la journée, car c'est là que l'appareil gagne sa vie. Un appareil zéroté à l'aube et cru sur parole à 14 h, voilà comment naissent les petites erreurs systématiques.

La chaleur agit aussi via le fluide de procédé. Le brut arrivant d'un séparateur à 60–80 °C fait osciller la température des tubes, et cette température change la rigidité dont dépend la mesure de phase Coriolis. Les transmetteurs modernes compensent automatiquement — mais seulement si le capteur de température lit vraiment la température des tubes et si la compensation est activée dans la configuration. Vérifiez les deux. C'est un contrôle de cinq minutes que trop d'équipes de mise en service sautent.

Dimensionnez pour le débit réel, pas pour la tuyauterie

L'erreur la plus coûteuse dans le choix d'un Coriolis, c'est d'apparier l'appareil à la tuyauterie au lieu du débit. Une ligne DN50 n'a pas besoin d'un DN50 si elle porte normalement 0–1 000 kg/h avec des pointes occasionnelles. Un appareil surdimensionné passe sa vie à 5 % de l'étendue, où même un bon Coriolis peine — les précisions des fiches techniques valent près de la pleine échelle, et l'étendue de mesure (turndown) a de vraies limites.

Partez de votre enveloppe d'exploitation : débit normal, débit minimal soutenu, et la pointe que vous voyez vraiment (pas la pointe de dimensionnement d'un P&ID de 2012 qui ne s'est jamais produite). Dimensionnez pour que le débit normal se situe dans la moitié haute de l'étendue de l'appareil. La perte de charge compte moins qu'on ne le croit en service liquide, mais sur le gaz et les liquides sujets au flash elle peut vous pousser vers des ennuis diphasiques — ça vaut un calcul, pas une supposition.

Voici la partie tranchée : pour le transfert de propriété (custody transfer), n'acceptez rien de pire que ±0,1 % du débit massique. Un appareil à ±0,5 % a sa place sur un skid de carburant ou une boucle de procédé, pas sur un compteur de vente — où chaque dixième de pour cent est de l'argent qui change de mains. Si le budget ne permet qu'un seul appareil premium sur le projet, mettez-le au point de vente et achetez les appareils de procédé un cran de précision en dessous.

Les appareils compacts en DN25–DN50 couvrent une part surprenante du service des champs pétroliers du Moyen-Orient — injection de produits chimiques, gaz combustible des réchauffeurs, comptage d'eau produite. Une option compacte comme notre débitmètre massique Coriolis ultra-compact (DN50) tient sur des skids où un appareil pleine taille ne passe tout simplement pas, sans renoncer à la mesure massique directe qui fait tout l'intérêt d'un Coriolis.

Sable, teneur en eau et brut changeant

Le brut du Golfe est rarement propre. Le sable fin remonte du réservoir, et la teneur en eau grimpe à mesure que les champs mûrissent — 30 %, 50 %, parfois 80 % d'eau en fin de vie. Les deux punissent la mauvaise technologie. Les débitmètres à turbine s'usent ; la pression différentielle dérive avec la densité.

Le Coriolis règle le problème de densité avec élégance : il mesure la masse directement, donc un basculement d'un brut léger vers une émulsion à forte teneur en eau ne déplace pas la lecture comme avec un appareil volumétrique. La sortie densité est un bonus — beaucoup d'exploitants l'utilisent comme indicateur approximatif de teneur en eau pour le suivi du procédé. Ce n'est pas un remplaçant d'un vrai analyseur BS&W, mais c'est une donnée gratuite d'un appareil que vous possédez déjà.

Le sable est le problème le plus dur. Des tubes vibrants et des solides abrasifs ne font pas bon ménage sur une vie de 10 ans. Maintenez des vitesses raisonnables — l'érosion croît de façon brutale avec la vitesse — et évitez de monter l'appareil en point bas où le sable se dépose dans les tubes pendant les arrêts. Pour le service huile lourde et fluides produits, les conceptions à paroi épaisse et les parties mouillées en 316L sont le minimum ; en dessous, c'est un appareil de trois ans dans une usine de dix ans. Notre Coriolis compact pour service huile est construit exactement pour ce type de service.

Sorties et matériaux : restez ennuyeux

Sur les sorties, résistez à l'exotique. Le 4–20 mA avec HART couvre 90 % des raccordements brownfield du Golfe, et Modbus RTU couvre l'essentiel du reste. Choisissez le protocole que votre SNCC parle déjà ; un appareil avec un protocole que personne sur site ne sait dépanner est un appareil qui sera by-passé dans l'année. S'il vous faut une sortie impulsionnelle pour un contrôleur de batch ou un compteur étalon, confirmez la plage de mise à l'échelle des impulsions avant l'achat — pas après l'arrivée du skid.

Sur les matériaux, les parties mouillées en inox 316L sont la valeur par défaut pour une bonne raison, et elles couvrent la plupart des services brut, carburant et eau produite. Là où les fluides produits charrient du H2S ou du CO2, dites-le explicitement dans la demande et demandez ce que le fournisseur recommande — ne laissez pas passer un devis en matériaux standard sur un service acide. Et accordez le marquage de zone dangereuse à la classification réelle de votre site ; un appareil avec le mauvais marquage Ex n'est pas une bonne affaire, c'est une livraison refusée.

Installation : deux erreurs qui coûtent cher

Les débitmètres Coriolis sont célèbres pour ne nécessiter aucune longueur droite, et c'est vrai — ce qui rend ironique la fréquence à laquelle ils sont quand même mal installés. Les deux erreurs que je vois se répéter sur les sites du Golfe :

• Zéro fait dans de mauvaises conditions. Le zéro doit être réglé tubes pleins de fluide de procédé, à température d'exploitation, avec un débit réellement nul — pas « la vanne est probablement fermée ». Un mauvais zéro est un décalage permanent sur chaque lecture que l'appareil prendra. Bloquez, vérifiez, puis zérotez.
• Gaz piégé ou sable déposé. En service liquide, montez de façon à ce que le gaz s'échappe vers le haut plutôt que de s'accumuler dans les tubes ; sur les liquides sujets au flash, gardez assez de contre-pression pour rester monophasique. Et comme dit plus haut, les points bas collectent le sable pendant les arrêts — orientez et placez l'appareil en conséquence.

Faites ces deux choses correctement et l'appareil s'occupe du reste. Ratez-les et vous passerez les deux prochaines années à vous disputer avec une lecture qui n'a jamais été la faute de l'appareil.

FAQ

Mon site monte à 55 °C en août. L'appareil va-t-il dériver ?

Non s'il est homologué pour. Spécifiez le transmetteur pour votre pire ambiance avec une marge, protégez-le du soleil direct, et zérotez à température d'exploitation. La dérive qu'on impute à la chaleur est généralement un mauvais zéro, pas l'électronique.

Notre brut charrie du sable. Va-t-il détruire les tubes ?

À des vitesses raisonnables, non — mais éloignez l'appareil des points bas où le sable se dépose, et ne surdimensionnez pas (une vitesse trop faible dans les tubes laisse le sable retomber). Pour le service érosif, demandez une construction à paroi épaisse.

Un seul appareil peut-il faire transfert de propriété et régulation ?

Physiquement oui, commercialement réfléchissez-y à deux fois. Les points de vente méritent ±0,1 % ou mieux avec vérification indépendante ; les boucles de procédé n'ont pas besoin de ce niveau. Un appareil premium au point de vente vaut mieux que deux appareils médiocres partout.

Faut-il vraiment zéro longueur droite ?

Pour la mesure elle-même, oui — le Coriolis n'a pas besoin de longueur droite amont comme les débitmètres à turbine ou à pression différentielle. La tuyauterie doit quand même rester sensée : pas de poches de gaz piégées, pas de flash, et supportez l'appareil pour que les contraintes de tuyauterie ne chargent pas le capteur.

HART ou Modbus — lequel câbler ?

Celui que votre système de contrôle parle déjà. HART sur 4–20 mA est le choix sûr par défaut pour les raccordements DCS brownfield ; Modbus RTU convient aux skids sur API et aux constructions neuves. N'introduisez pas un protocole que votre équipe site ne sait pas dépanner.

Choisir un débitmètre Coriolis pour le service pétrole et gaz au Moyen-Orient se résume à une courte liste : homologuez pour la chaleur, dimensionnez pour le débit réel, respectez le sable, et zérotez correctement. Faites ces quatre choses et la technologie fait le reste — débit massique direct, insensible aux variations de densité qui rendent le brut du Golfe si difficile à mesurer en volumétrique.

Si vous montez un ensemble de comptage — un skid de tête de puits, un terminal de chargement de carburant, ou un point de transfert de propriété — parlez à nos ingénieurs. Nous fournissons des débitmètres Coriolis dans tout le Golfe, y compris des options pour la mesure du carburant marine, et nous vous aiderons à dimensionner l'appareil pour votre enveloppe d'exploitation réelle plutôt que pour le diamètre de tuyauterie.
