نقل ملكية الغاز الطبيعي المسال باستخدام مقاييس التدفق الكتلي كوريوليس

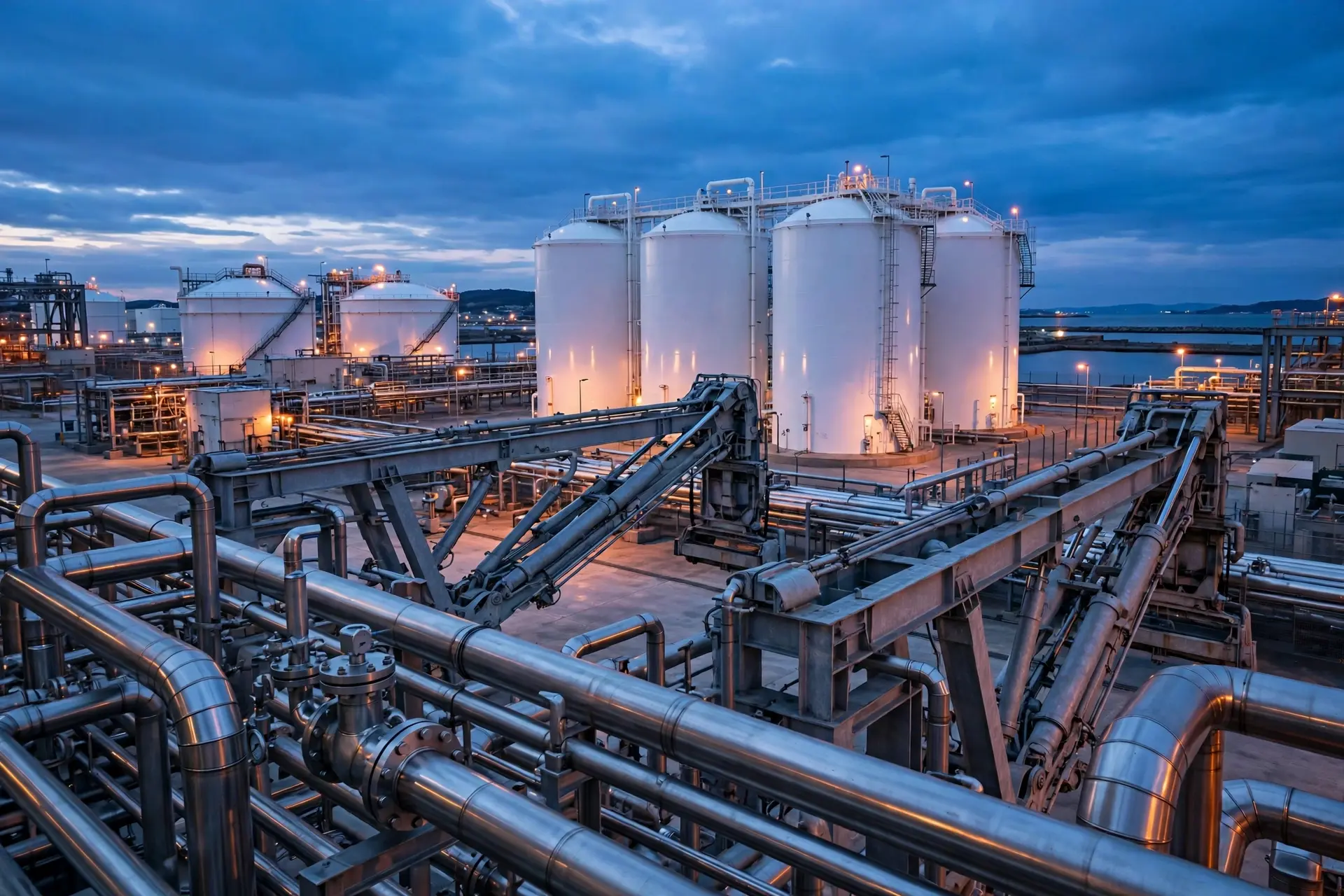

عندما يغيّر الغاز الطبيعي المسال مالكه، فإن كل جزء من النسبة المئوية في خطأ القياس يتحوّل مباشرة إلى أموال مكتسبة أو مفقودة. لهذا السبب أصبح مقياس كوريوليس للغاز الطبيعي المسال الأداة المفضّلة لـ قياس التدفق عند نقل ملكية الغاز الطبيعي المسال في المحطات الطرفية ومحطات التوزيع الصغيرة وأرصفة تحميل الشاحنات. وعلى عكس التقنيات الحجمية التي تستدل على الكتلة من الحجم والكثافة، يقيس مقياس كوريوليس التدفق الكتلي مباشرة — حتى عند درجات الحرارة شديدة الانخفاض التي يوجد فيها الغاز الطبيعي المسال.

لماذا تُعدّ الكتلة أساس نقل ملكية الغاز الطبيعي المسال

يُباع الغاز الطبيعي المسال ويُشترى بناءً على محتواه من الطاقة، المشتق من الكتلة. فالمتر المكعب من الغاز الطبيعي المسال لا يحتوي دائمًا على الكتلة نفسها: إذ يختلف التركيب بين الشحنات، وتتغير الكثافة مع درجة الحرارة والضغط. ولذلك يجب إقران المقاييس الحجمية بأجهزة منفصلة لقياس الكثافة ودرجة الحرارة، ويكون رقم الكتلة النهائي حسابًا مبنيًا على ثلاثة قياسات منفصلة — يسهم كل منها في عدم اليقين. أما مقياس التدفق الكتلي كوريوليس فيختزل هذه السلسلة في جهاز واحد يخرج التدفق الكتلي مباشرة، فيزيل طبقتين متراكمتين من الخطأ. وفي نقل الملكية، حيث يجب أن يتفق البائع والمشتري على رقم واحد، فإن تقليل الافتراضات يعني تقليل النزاعات.

التحدي التبريدي العميق: القياس عند ‎-162°C‎

يُخزَّن الغاز الطبيعي المسال ويُنقل عند نحو ‎-162°C‎، وهي درجة حرارة تصبح عندها المواد العادية للأجهزة هشة وتفشل الأختام. تُصنع مقاييس كوريوليس المؤهلة للخدمة التبريدية العميقة بأنابيب قياس من الفولاذ المقاوم للصدأ وإلكترونيات مصممة للعمل بموثوقية عبر تدرجات حرارية شديدة. والأهم من ذلك أيضًا هو الاستقرار الحراري أثناء التشغيل: فبينما يتدفق الغاز الطبيعي المسال البارد عبر المقياس، يجب أن يحافظ الأنبوب على خصائص الاهتزاز المعايرة. وتأخذ تصاميم كوريوليس التبريدية العميقة المصممة لهذا الغرض ذلك في الحسبان، لتقديم قراءات مستقرة منذ التبريد الأول وحتى دورات التحميل المستمرة. وعند تقييم مقياس لخدمة الغاز الطبيعي المسال، تأكد دائمًا من أن نطاق درجة الحرارة المصنف يغطي أبرد نقطة تشغيل لديك بهامش أمان.

التدفق الكتلي المباشر مقابل تحويل الحجم مع الكثافة

يعتمد النهج التقليدي لقياس الغاز الطبيعي المسال على الجمع بين مقياس حجمي توربيني أو بالموجات فوق الصوتية مع مقياس كثافة ومرسل درجة حرارة، ثم حساب الكتلة في حاسوب التدفق. هذا يعمل، لكنه يعاني من نقاط ضعف هيكلية: فقياس الكثافة يُؤخذ عادة عند نقطة واحدة قد لا تمثل كامل مقطع التدفق، وأي تأخر بين الأجهزة الثلاثة يُدخل أخطاء عابرة أثناء تغيرات التدفق — وهو ما يحدث بالضبط عند بدء تشغيل أذرع التحميل وإيقافها. أما مقياس كوريوليس فيقيس التدفق الكتلي والكثافة في آن واحد في الأنبوب المهتز نفسه، فتكون القيمتان متزامنتين بطبيعتهما. والنتيجة هي إجمالي كتلي أنظف أثناء عمليات الدُفعات مثل تحميل الشاحنات أو حاويات ISO، حيث تهيمن العبورات المتقطعة بين التشغيل والإيقاف على القياس.

ماذا تعني دقة ±0.1% لنتائجك المالية

تقدم مقاييس التدفق الكتلي كوريوليس لخدمة الغاز الطبيعي المسال عادة دقة تتراوح بين ±0.1% و±0.15% من معدل التدفق الكتلي، مع تكرارية ممتازة. وبالمصطلحات التجارية: في محطة تنقل مئات آلاف الأطنان سنويًا، يمكن أن يمثل الفرق بين عدم يقين قياس ±0.1% و±0.5% قيمة سنوية كبيرة جدًا على المحك. كما أن الدقة العالية تقلل عدم يقين القياس الذي يجب أن يبنيه الطرفان في العقود، مما يضيّق نطاق التسامح حول كل معاملة. وبالنسبة للمشغلين الذين يتعاملون مع الغاز الطبيعي المسال بمقياس كوريوليس تبريدي عميق مخصص مثل CMASS025LD، فإن الجمع بين قياس الكتلة المباشر ودقة الدرجة التجارية يحوّل القياس من مصدر احتكاك تجاري إلى حقيقة محسومة.

الأسئلة الشائعة

لماذا يُفضَّل مقياس كوريوليس على مقياس الموجات فوق الصوتية في نقل ملكية الغاز الطبيعي المسال؟

تقيس مقاييس الموجات فوق الصوتية الحجم وتحتاج إلى بيانات كثافة منفصلة لاشتقاق الكتلة. أما مقاييس كوريوليس فتقيس الكتلة مباشرة وتُبلغ عن الكثافة في الوقت نفسه، مما يبسّط سلسلة القياس ويقلل عدم اليقين المتراكم — وهي ميزة حاسمة عندما تحدد القيمة المقاسة الدفع.

هل تتحمل مقاييس كوريوليس درجة حرارة ‎-162°C‎ للغاز الطبيعي المسال؟

نعم، فمقاييس كوريوليس المؤهلة للخدمة التبريدية العميقة مصممة خصيصًا لدرجات حرارة الغاز الطبيعي المسال، بأنابيب قياس ومواد مؤهلة للخدمة التبريدية المستمرة. وتأكد دائمًا من نطاق درجة الحرارة المصنف للمقياس قبل تحديده لخدمة الغاز الطبيعي المسال.

هل تحتاج مقاييس كوريوليس إلى مقاطع أنابيب مستقيمة مثل المقاييس التوربينية؟

لا. ومن المزايا العملية لتقنية كوريوليس حساسيتها المنخفضة جدًا لتشوه مقطع التدفق، لذا لا تُطلب عمومًا مقاطع مستقيمة طويلة قبل المقياس وبعده. وهذا يبسّط التركيب في منصات التحميل المزدحمة ومواقع التحديث.

ما الصيانة التي يحتاجها مقياس كوريوليس للغاز الطبيعي المسال؟

لا توجد أجزاء متحركة تلامس المائع — فالقياس يعتمد على اهتزاز الأنبوب — لذا يكون التآكل ضئيلًا. وتتكون عملية التحقق الروتينية عادة من فحوصات الصفر الدورية والتحقق من المعايرة مقابل مرجع، بفواصل زمنية تحددها إجراءات الجودة لدى المشغّل.

هل يمكن لمقياس واحد تغطية معدلات تدفق الغاز الطبيعي المسال الصغيرة والكبيرة معًا؟

تتوفر مقاييس كوريوليس بمجموعة واسعة من أحجام الخطوط. فبالنسبة لتوزيع الغاز الطبيعي المسال على نطاق صغير مثل تحميل الشاحنات أو تموين السفن، صُممت النماذج التبريدية العميقة المدمجة مثل مقياس التدفق الكتلي كوريوليس CMASS008LU للغاز الطبيعي المسال لمعدلات تدفق أقل مع الحفاظ على الدقة التبريدية العميقة.

يبدأ نقل ملكية الغاز الطبيعي المسال الدقيق بمبدأ القياس الصحيح. إذا كنت تحدد مقاييس لمحطة غاز طبيعي مسال طرفية أو محطة توزيع صغيرة أو منصة تحميل، تواصل مع VIBOTRA للحصول على دعم التحجيم وإرشادات التطبيق — وسيساعدك مهندسونا على مطابقة المقياس مع نطاق التدفق لديك وظروف درجة الحرارة ومتطلبات الدقة التعاقدية.
