قياس التدفق عند التزود بالهيدروجين باستخدام مقاييس كوريوليس

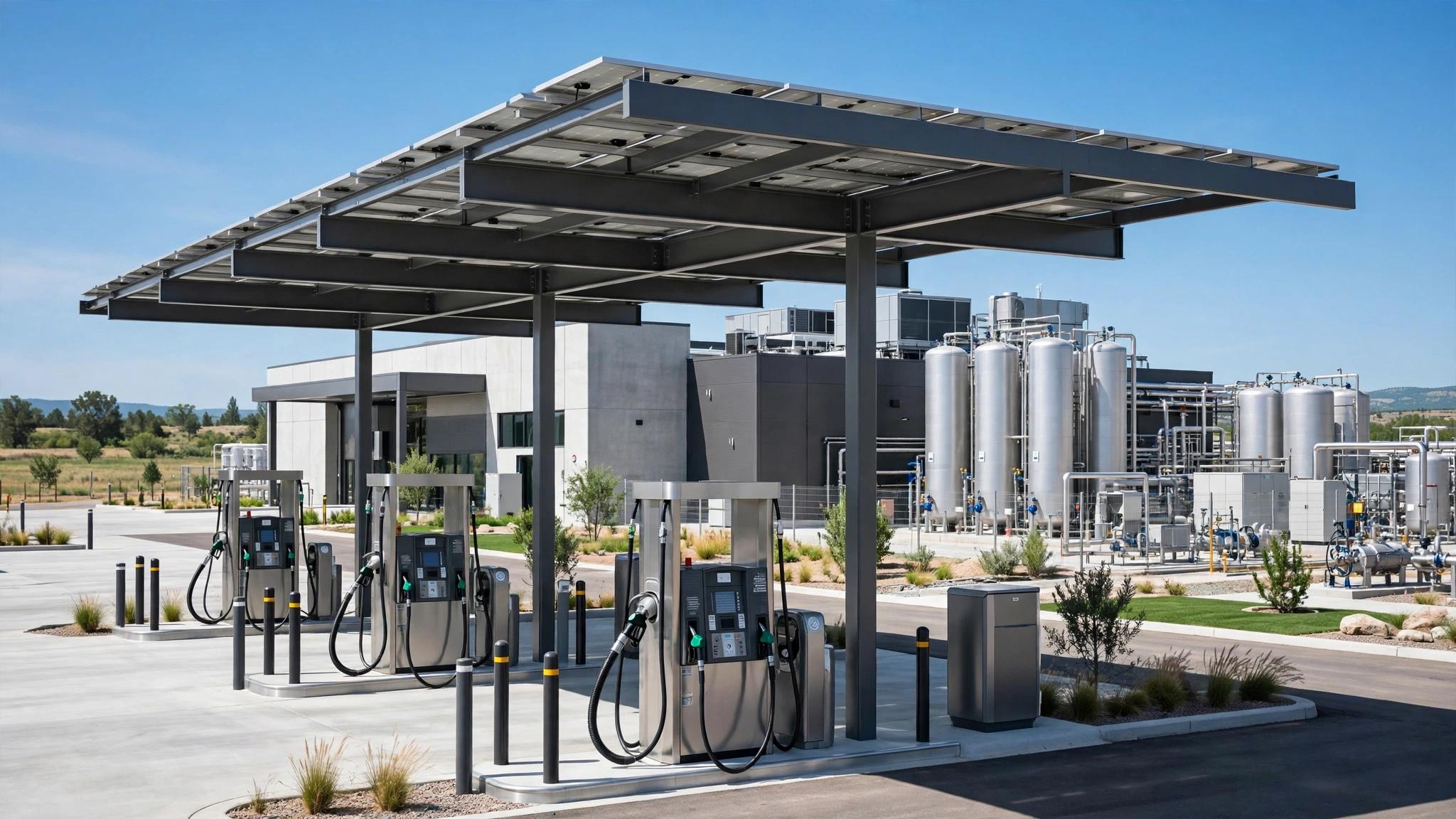

تبيع محطة التزود بالهيدروجين منتجها بالكيلوغرام، في تعبئات لا تتجاوز بضعة كيلوغرامات عند ضغوط تصل إلى 70 MPa. وفي هذا النطاق الصعب، لا يترك قياس التدفق عند التزود بالهيدروجين مجالًا للطرق التقريبية — ومقياس كوريوليس للهيدروجين هو التقنية التي تعتمد عليها الصناعة بشكل متزايد لإصابة الهدف. فبقياس التدفق الكتلي مباشرة، تتجاوز مقاييس كوريوليس المشكلة الأساسية لقياس الهيدروجين: غاز خفيف جدًا لدرجة أن الطرق الحجمية تكافح لقياسه بدقة.

35 MPa و70 MPa: تحدي الضغط

تتزود مركبات الهيدروجين بالوقود عند مستويي ضغط قياسيين، يُعرفان عمومًا باسم H35 (35 MPa) وH70 (70 MPa)، حيث يتيح الضغط الأعلى مدى قيادة أطول. فعند 70 MPa، يكون الهيدروجين غازًا مضغوطًا بشدة تبقى كثافته منخفضة مقارنة بالوقود السائل، وتتغير بشكل كبير مع تغيرات درجة الحرارة الطفيفة أثناء التعبئة. لذا يجب أن تتحمل مقاييس التدفق لخدمة الموزعات الضغط الشديد مع الحفاظ على الدقة عبر عبورات الضغط ودرجة الحرارة السريعة. وتستخدم مقاييس كوريوليس المصممة لخدمة الهيدروجين أنابيب قياس عالية المتانة مصنفة لهذه الضغوط، دون أختام مرنة في مسار القياس الرئيسي يمكن أن تصبح مسار تسرب لجزيء الهيدروجين الدقيق.

تعبئات صغيرة، أموال كبيرة: لماذا تهم الدقة عند مقياس الكيلوغرام

يبلغ مقدار تعبئة مركبة الركاب النموذجية نحو 4 إلى 6 كيلوغرامات من الهيدروجين. وبالأسعار الحالية للهيدروجين، فإن خطأ قياس بنسبة 1% فقط في تعبئة واحدة له أهمية تجارية — وعبر آلاف التعبئات سنويًا في محطة مزدحمة، يصبح حاسمًا. وتحقق مقاييس التدفق الكتلي كوريوليس روتينيًا دقة في نطاق ±0.1% إلى ±0.5% من القراءة لهذه التطبيقات، مع تكرارية ممتازة. والأهم من ذلك، أن دقة كوريوليس تُحدد كنسبة مئوية من القراءة وليس من المدى الكامل، فلا يتدهور الأداء عند معدلات التدفق المنخفضة التي تُرى في بداية كل تعبئة ونهايتها، عندما يتصاعد الموزع ويتناقص.

مشكلة الكثافة المنخفضة للمقاييس التقليدية

كثافة الهيدروجين عند ظروف التزود أقل بأضعاف مضاعفة من كثافة الوقود السائل. تكافح المقاييس التوربينية لأن الغاز منخفض الكثافة ينقل زخمًا ضئيلًا إلى الدوّار، مما يؤدي إلى أداء ضعيف عند التدفق المنخفض وحساسية لاحتكاك المحامل. وتنتج أجهزة الضغط التفاضلي إشارة ضعيفة يسهل أن يطغى عليها الضجيج. أما مقاييس الكتلة الحرارية، رغم استخدامها في بعض تطبيقات الهيدروجين، فهي حساسة لتركيب الغاز وتتطلب معايرة دقيقة للهيدروجين تحديدًا. وكل من هذه التقنيات يقيس شيئًا غير الكتلة ثم يحوّله — مُدخلًا تبعيات تكشفها الخصائص الشديدة للهيدروجين.

قياس الكتلة المباشر: ميزة كوريوليس

يقيس مقياس كوريوليس التدفق الكتلي مباشرة من خلال انزياح طور أنبوبه المهتز — قياس من المبادئ الأولى لا يعتمد على معرفة كثافة الغاز أو لزوجته أو تركيبه مسبقًا. وفي توزيع الهيدروجين، يعني هذا أن المقياس يقرأ الكيلوغرامات الحقيقية بصرف النظر عن تقلبات الضغط ودرجة الحرارة أثناء التعبئة، وبصرف النظر عن التغيرات الطفيفة في نقاء الغاز. ومع أزمنة الاستجابة السريعة التي تتعقب تغيرات التدفق السريعة للموزع، والبصمة المدمجة المناسبة لخزائن الموزعات، تعالج تقنية كوريوليس مثل تلك الموجودة في مقياس التدفق الكتلي كوريوليس CMASS001TD للهيدروجين التحدي المترولوجي الأساسي للتزود بالهيدروجين: فوترة ما سُلّم بالضبط، في كل تعبئة.

الأسئلة الشائعة

لماذا يُباع الهيدروجين بالكتلة وليس بالحجم؟

لأن كثافة الهيدروجين تتغير بشدة مع الضغط ودرجة الحرارة، فإن قياس الحجم لا معنى له للفوترة دون تعويض دقيق للكثافة. والكتلة ثابتة، لذا توفر الكيلوغرامات أساسًا عادلًا لا لبس فيه للتجارة — وهذا هو سبب وجوب أن تقيس الموزعات الكتلة.

هل تتحمل مقاييس كوريوليس فعلًا 70 MPa؟

نعم، فمقاييس كوريوليس المؤهلة للهيدروجين مصممة بأنابيب عالية الضغط مؤهلة لخدمة H70. وعند التحديد، تأكد من أن تصنيف أقصى ضغط عمل للمقياس يغطي أقصى ضغط مسموح به لموزعك بهامش مناسب.

ما مدى دقة مقاييس كوريوليس عند التدفقات المنخفضة لتعبئة مركبة؟

تُحدد دقة كوريوليس عادة كنسبة مئوية من القراءة، فيحافظ المقياس على دقته المحددة حتى معدلات التدفق المنخفضة، على عكس مواصفات المدى الكامل التي تفقد معناها عند أسفل النطاق. وهذا حاسم لمرحلتي التصاعد والتناقص في كل تعبئة.

هل يؤثر تغير درجة حرارة الهيدروجين أثناء التعبئة على القراءة؟

يسبب التزود بالوقود تقلبات كبيرة في درجة الحرارة بسبب تسخين الانضغاط والتبريد المسبق. وبما أن مقاييس كوريوليس تقيس الكتلة مباشرة بدلًا من استنتاجها من التدفق الحجمي والكثافة، فإن هذه التقلبات لا تُدهور إجمالي الكتلة.

ماذا عن تقصف الهيدروجين لأنبوب القياس؟

اختيار المواد أساسي في خدمة الهيدروجين. فالمقاييس المصممة للهيدروجين تستخدم سبائك وهندسات أنابيب مختارة للتوافق مع الهيدروجين عالي الضغط، وهو أحد أسباب اختيار مقياس مصنف صراحة لخدمة التزود بالهيدروجين.
